中型往复式垂直输送机主要由单承重立柱、载货台、传动系统、载货输送机、配重系统、辅助输送机、人机操作界面等几个部分组成，适合底面平整的托盘、栈板等物品的输送，实现垂直方向往复升降和输送物进出。
单立柱悬臂式结构，结构更简单，整体更轻巧
载货台可搭载辊式、链式标准输送机模块
组装、运输、维护、保养更快捷高效
整机四面封闭，有效杜绝意外发生
出入口护栏、导向护板、电机罩等机械安全保护
超高、超长、跌落检测，声光报警、急停按钮等电气安全保护
可与辊式、链式等托盘输送机组合
可部署在托盘输送系统中的任意节点
可同楼层垂直输送，也可跨多楼层垂直输送
适用场景：
广泛应用于仓储、配送、自动化生产线等行业
场地：室内无震动场地；温度：-10~45℃
湿度：45%~85%（无结冰、无凝露）

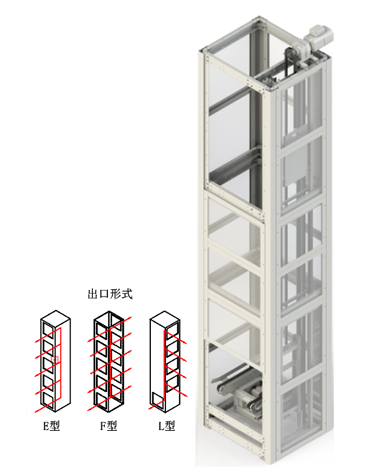

| 机型 | 箱式往复-E型/F型/L型 | |||||
| 货物长度L | 300~1300 （mm） | |||||
| 货物宽度W | 300~1300 （mm） | |||||
| 货物高度H | 100~1300 (mm) | |||||
| 货物重量kg | 15~100（kg/件） | |||||
| 升降速度S | 链条：35~90（m/min），同步带：90~150（m/min） | |||||
| 搬运效率 | 150件/h | |||||
| 最大扬程HY | ≤20m | |||||
| 本体宽度VW | 宽度VW=货物W+620（mm） | |||||
| 本体长度VL | 长度VL=货物L+350（mm） | |||||
| 设备总高HZ+HQ | HY+HS1+H+1035+336 | |||||
| 配载输送机 | 滚筒输送机/链条输送机，输送速度：12、15、18（m/min） | |||||
| 输送面高HS1 | ≥500mm | |||||
| 传动方式 | 链条，同步带（适用于高速） | |||||
| 标准颜色 | RAL7035、RAL5012，或按客户要求制作 | |||||
| 标配附件 | 防护网板、人机操控界面、进出口安全护栏 | |||||
| 文件名称 | 文件类型 | 更新时间 | 文件大小 | 文件格式 | 文件语言 |
|---|---|---|---|---|---|
| 垂直输送系列 | 产品手册 | 2023 | 7.4MB | 中文 |
